5. Sequence Diagram
Dalam sequence diagram
terdapat empat tahapan yang harus
dilakukan yaitu :

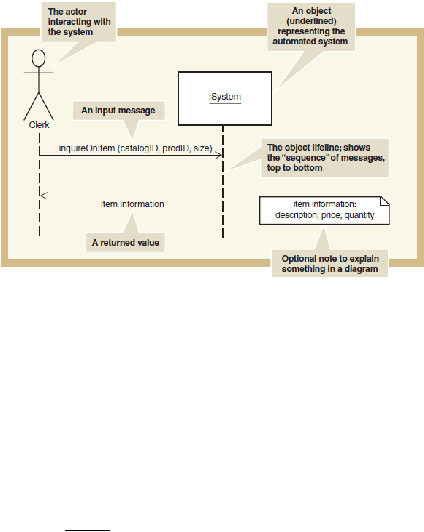

a. System Sequence Diagram (SSD)
System Sequence Diagram (SSDs)
adalah diagram
yang menunjukkan urutan pesan antara aktor eksternal dan
sistem selama kasus penggunaan atau skenario (Satzinger et
al., 2010, p. 242).
Sumber : Satzinger et al., 2010, p. 253
b.
First Cut Sequence Diagram
Satzinger
et al,
(2005, p. 316)
menyatakan bahwa dalam
memulai first cut sequence diagram
harus dengan elemen-
elemen dari System Sequence Diagram
(SSD). Mengganti
objek :System
dengan use case controller. Kemudian
menambahkan objek lain yang diperlukan use case.
Langkah selanjutnya adalah menentukan message, termasuk
 |
