17

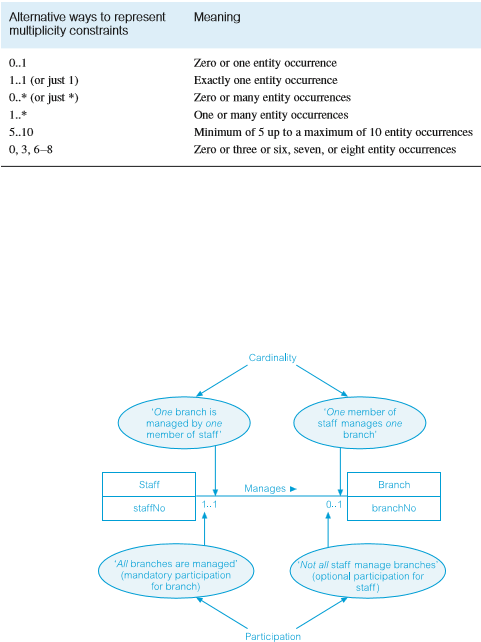

Gambar 2.3 Ringkasan untuk Mewakili Batasan Multiplicity (Connolly & Begg,
2010, p391)
b.
Cardinality adalah jumlah
hubungan maksimum yang terjadi pada
entitas dalam hubungan tertentu.
c.
Participation menentukan apakah semua atau hanya beberapa
entitas saja yang berpartisipasi dalam suatu hubungan.
Gambar 2.4 Contoh Penggambaran Cardinality dan Participation
dalam Multiplicity (Connolly & Begg, 2010, p391)
2.11
Entity Relationship Digram (ERD)
ERD adalah suatu model untuk merepresentasikan suatu entitas dan
hubungan antar entitas-entitas tersebut secara sederhana
(Connolly & Begg,
2010, p473).
 |
