Menggambarkan analisis permintaan kebutuhan dalam bentuk use
case model.
Sebuah use case model terdiri dari satu atau lebih use case diagram
dan menyediakan dokumentasi seperti spesifikasi dari use case dan
definisi aktor.

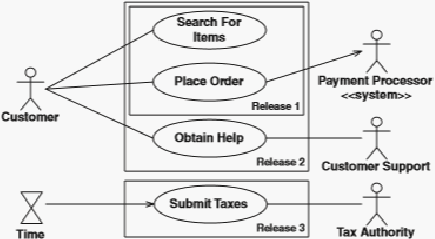

Gambar 2.7 Use Case Diagram (Ambler, 2005, p36)
2.
Activity Diagram
Activity diagram menggambarkan struktur perancangan secara
object-oriented yang serupa dengan flow chart dan data-flow diagram.
Activity diagram digunakan untuk menjelaskan (Ambler, 2005, p113):
a.
Operasi yang kompleks
b.
Aturan bisnis yang kompleks
c.
Use case tunggal
d.
Beberapa use case
e.
Proses bisnis
f.
Proses yang terjadi secara bersamaan
g.
Proses software
 |
