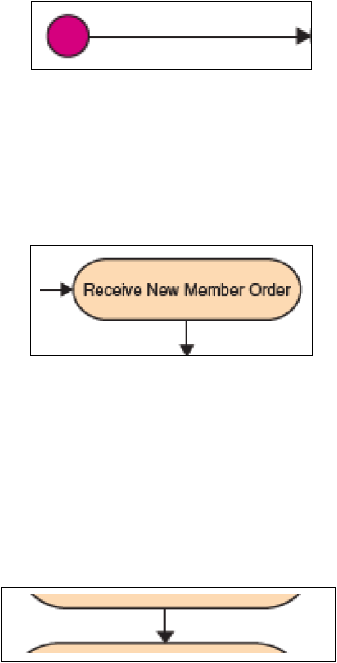

Berikut adalah simbol-simbol yang digunakan pada activity diagram :
a)
Initial Node
Berbentuk lingkaran penuh yang melambangkan awal
proses.
Gambar 2.17 Notasi Initial Pada Activity Diagram
(Whitten dan Bentley, 2007: p.392)
b)
Actions
Berbentuk rounded-rectangle
yang melambangkan
langkah-langkah individual dari proses.
Gambar 2.18 Notasi Action Pada Activity Diagram
(Whitten dan Bentley, 2007: p.392)
c)
Flow
Berbentuk tanda panah yang menunjukkan perkembangan
dari action. Flow tidak perlu menggunakan kata-kata pada
tanda panah untuk menjelaskan alurnya, kecuali berasal
dari decision.
Gambar 2.19 Notasi Flow Pada Activity Diagram
(Whitten dan Bentley, 2007: p.392)
 |
