Banyak
1…1
Satu ke satu
1…*
Satu ke banyak
Sumber : Satzinger, JacksondanBurd (2004, p187)

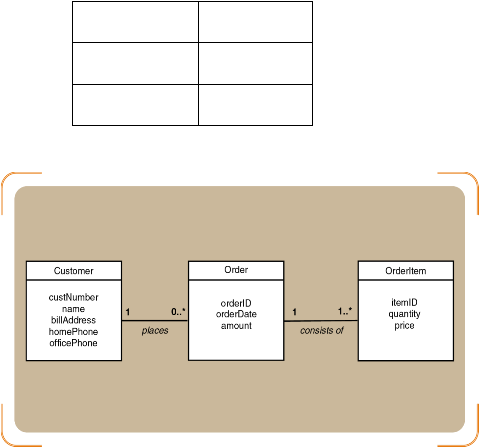

Gambar 2.6 Contoh Simple Domain Model Class Diagram
2.4.5.5 Multilayer Design Sequence Diagram
Multilayer design sequence diagram
merupakan
pengembangan dari first-cut sequence diagram
dengan
memperluas objek-objek yang terlibat dengan membuat
multilayer design, termasuk view layer
dan data access layer
(Satzinger, Jackson dan Burd (2004, p329-333)).
 |
