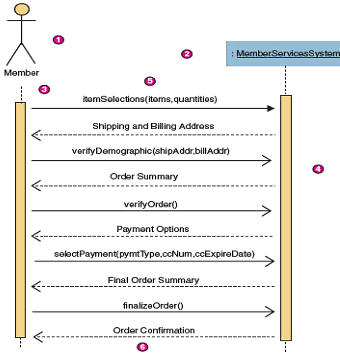

Gambar 2.8 Contoh Sequence Diagram (Whitten dan Bentley,
2007:395)
2.1.6.4 Class Diagrams
Class
diagrams
adalah grafik penggambaran dari struktur objek
statis sebuah sistem yang menunjukkan objek kelas didalam sistem dan
tersusun dengan baik serta hubungan –
hubungan antara kelas objek
tersebut (Whitten dan Bentley, 2007:400).
 |
