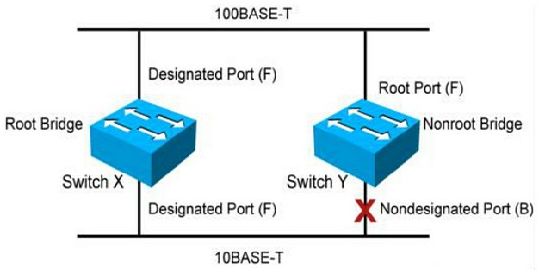

Gambar 2.11 Spanning Tree Protocol
Port
yang meneruskan traffic
dari root bridge
disebut designated port.
Karena root bridge
dapat meneruskan traffic
hanya dari dirinya sendiri, semua
portnya disebut designated port. Port yang lain disebut nondesignated port dan tidak
akan mengirim atau menerima traffic. Switch atau bridge
yang sedang menjalankan
STP menukar informasi dengan menukarkan Bridge Protocol Data Units
(BPDU),
dan Bridge ID
setiap device
dikirim dengan menggunakan BPDU. Bridge
ID
digunakan untuk menentukan root bridge dalam jaringan dan menentukan root port.
Bridge
ID berukuran 8 bytes dan memuat prioritas dan MAC
Address
dari
device. Prioritas di setiap perangkat
yang menjalankan STP adalah 32768 secara
default. Semakin kecil bridge
ID, kemungkinan sebuah perangkat
menjadi root
bridge semakin besar. Sebagai contoh, jika terdapat dua switch, switch A dan switch
B, keduanya menggunakan prioritas default yaitu 32768, maka MAC Address
yang
akan digunakan. Jika MAC Address
switch
A adalah
00-00-00-00-00-11
dan MAC
Address switch
B adalah 00-00-00-00-00-22, maka yang menjadi root bridge adalah
switch A.
 |
