Router yang mengatur Inter-VLAN routing akan memiliki beberapa interface
( real
atau virtual
)
dan setiap interface
akan memiliki IP address
di subnet
yang
telah disesuaikan dengan interface
VLANnya. Setiap device
dalam VLAN akan
memiliki sebuah default gateway yang merujuk kepada
IP address interface VLAN
pada device yang mengatur Inter-VLAN routing tersebut.
Terdapat 3 tipe data sharing saat konfigurasi Inter-VLAN routing:
1.
Multiple links
Inter-komunikasi dilakukan dengan menghubungkan interface
router
ke port
switch yang telah dikonfigurasi untuk setiap VLAN. Untuk lebih
jelasnya dapat dilihat gambar di bawah ini:

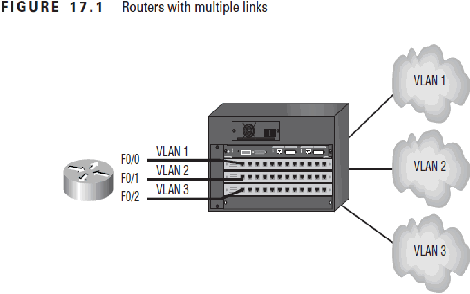

Gambar 2.13 Router dengan multiple link
Sumber: (CCNP Complete Study Guide - Edward: 540)
Figur di atas cocok untuk jaringan yang kecil, tapi tidak akan bekerja
dengan baik jika terdapat VLAN yang lebih dari sekedar beberapa.
Ini
bergantung pada tipe router yang digunakan. Untuk setiap VLAN,
tentunya
harus memiliki sebuah interface
ke router (FastEthernet
atau
GigabitEthernet) jadi sebuah router yang lebih besar dan mahal
dapat
 |
