32
2.8.1
Router on a Stick
Router-on-a-stick
adalah sebuah tipe konfigurasi yang menggunakan
satu interface untuk merutekan traffic diantara beberapa VLAN. Tipe koneksi
yang digunakan antara switch dengan router adalah single trunk link.
Interface router yang digunakan tersebut dipecah-pecah menjadi banyak sub-
interface. Setiap sub-interface diasosiasikan dengan satu VLAN dan satu IP
Address dari subnet VLAN tersebut.

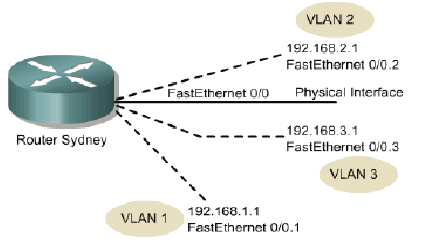

Gambar 2.15 Router-on-a-stick
Sumber: (Inter-VLAN Routing - Bornhager:8)
Dengan mengkonfigurasikan IP Address
di tiap interface
atau
sub-
interface, router dapat digunakan sebagai gateway
untuk mengakses device-
device yang terhubung di VLAN yang lain. Jika IP Address
tujuan berada di
VLAN lain, routing table
akan digunakan untuk meneruskan data ke tujuan
yang sesuai. (Malin Bornhager, Halmstad University, p. 7, 2003)
2.9 Access Control List
Menurut Lammle (2004:198), access control list adalah kumpulan aturan-
aturan yang dibuat berdasarkan policy yang ditentukan. Terdapat 3 tipe access
lists, yaitu:
1. Standard access list
2. Extended access list
3. Named access list
 |
