36

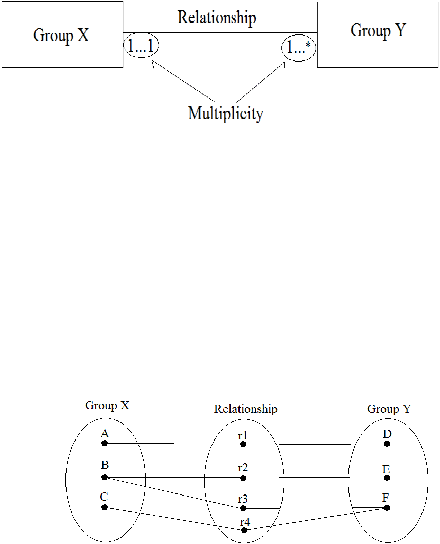

Gambar 2.6 Notasi One to Many (1:*) Relationships
3.
Many to many (*:*) Relationships
Relasi yang terjadi antara banyak entitas dengan
banyak entitas lainnya, seperti yang terlihat pada
gambar:
Gambar 2.7 Many to Many (*:*) Relationships
Pada gambar diatas, dapat dilihat B memiliki hubungan One-to-Many
terhadap E dan F dan F juga memiliki hubungan One-to-Many terhadap B
dan C. Dari gambar tersebut multiplicity-nya dapat digambarkan seperti ini :
 |
