2.2.4 Arsitektur Jaringan WiFi-ID

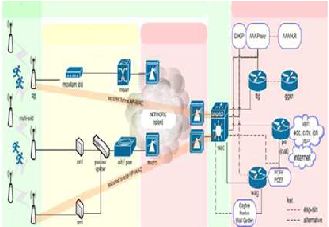

Gambar 2.36 Arsitektur Jaring
WiFi-ID
Sumber : Modul Telkom
Didalam arsitektur WiFi-ID terdapat 4 se gmentasi yang
memiliki fungsi tersendiri didala m jaringan WiFi-ID yaitu: (Modul
Telkom : 2010)
1. Segme n WAC (Wide Access Controller)
Berfungsi sebagai melakukan control jarak ja uh pada setiap
AP, seperti kontrol verifikasi authentication untuk setiap username
da n password yang digunakan pengguna yang terhubung melalui
SSID yang terdapat pada AP (Access Point) (menggunakan
mekanisme AA Proxy), kontrol IP (Inte rnet Protocol) pada setiap AP
(menggunakan me kanisme DHCP), serta kontrol gateway untuk
da pat menghubungkan pe ngguna ke internet sesuai dengan operator
yang digunakan pengguna untuk masuk laya nan WiFi-ID
menggunaka n meka nisme WAG (Wide Access Gateway)).
2. Segme n Me tro Cloud
Berfungsi sebagai pengatur rute la lu lintas semua elemen
jaringan a kse s DSLAM atau GPON ke dan dari WAC pada layanan
 |
