b. Aliran Data(data flow)
Aliran
menggambarkan perpindahan
informasi
dari
satu
bagian
ke
bagian
yang lain dari
sistem.
Awal panah
menggambarkan asal data, sedangkan arah
panah menggambarkan tujuan.

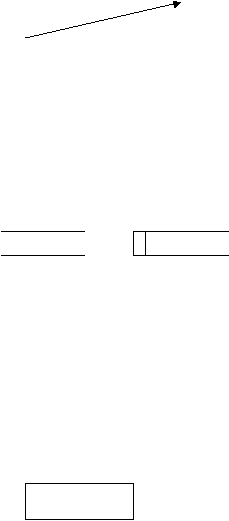

Gambar 2.6 Simbol Aliran Data Dalam DFD
c. Data Store
Simbol ini digunakan untuk menggambarkan penyimpanan data.
Gambar 2.7 Simbol Data Store Dalam DFD
d. Entiti Eksternal
Merupakan
simbol
yang
menggambarkan
entitas
yang
dapat
berupa
orang,
kelompok, atau organisasi yang berhubungan dengan sistem.
Gambar 2.8 Simbol Entiti Eksternal Dalam DFD
 |
