suatu kegiatan, event atau fungsi pada suatu
use case. Berikut ini adalah contoh
Sequence Diagram.
Membuat surat permintaan barang
Bagian Pembelian
Bagian Gudang
Transaksi Pembelian Barang
Barang
Memberitahu stock barang habis()
Open()
Mengecek_persediaan_barang()
Hasil_pengecekan()
Kode_barang_dan_jumlah_barang_yang_dibeli()
Mencetak_surat_pembelian_barang()
Close()

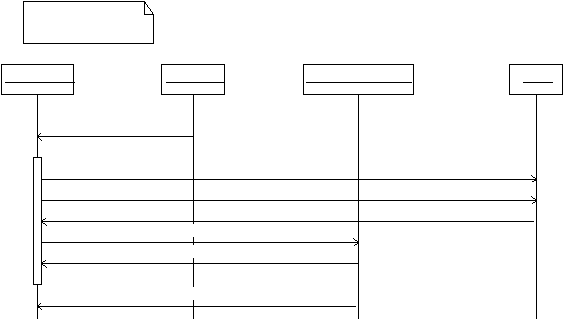

Gambar 2.7 Contoh Sequence Diagram
2.4.6.2 Function
Mengacu
pada
Mathiassen
et
al
(2000),
kegiatan function
memfokuskan
pada
bagaimana
cara
sebuah sistem dapat
membantu
actor
dalam
melaksanakan
pekerjaan
mereka. Mathiassen et al (2000)
menyatakan
“Function is a facility for making a model
useful
for
actor”
(p.138). Function memfokuskan pada apa yang bisa dilakukan sistem
untuk membantu actor dalam pekerjaan mereka.
Function memiliki empat tipe, yaitu:
1. Update.
Function
ini
dapat
menjadi
aktif
disebabkan
oleh
event
dari
problem-
domain, dan menghasilkan perubahan dalam state dari model tersebut.
 |
