Client_Teller
Client_Customer_Service
Client_Nasabah
Component_UI_Teller
Component_UI_CS
Component_UI_Nasabah
Component_Function_Teller
Component_Function_CS
Component_Function_Nasabah
component_model_teller
Component_Model_CS
Component_Model_Nasabah
Server
component_model_server

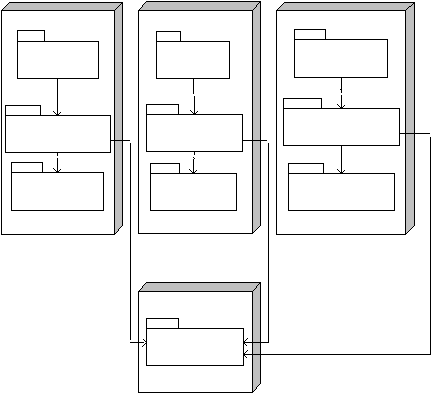

Gambar 2.9 Contoh Component Diagram
2.4.7.3 Process Architecture
Process
architecture
adalah
struktur
eksekusi
sistem
yang
terdiri
atau
tersusun
dari
proses
yang
saling
bergantungan.
Tujuan
dari
aktivitas ini
adalah
mendefinisikan
struktur sistem.
Menurut Mathiassen et al (2000), ada empat konsep yang harus diketahui,
diantaranya sebagai berikut:
1.
Process
architecture
adalah
struktur
eksekusi
sistem
yang
tersusun
dari
proses
yang saling bergantungan.
2.
Processor adalah sebuah peralatan yang dapat mengeksekusi sebuah program.
3.
Program component adalah modul fisik dari kode program.
 |
