49

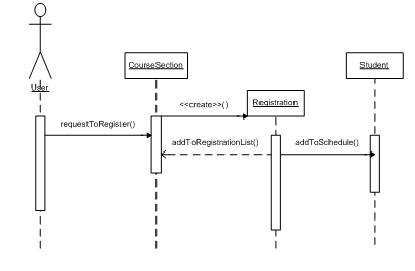

Gambar 2.10 Contoh sequence diagram
antara
lain tersusun
atas
sekumpulan
objek-objek
yang
akan
dipergunakan untuk interaksi, activation box (suatu kotak yang
menyatakan lifeline (daur hidup) dari suatu tugas yang sedang
dilakukan.
Pesan
yang
dikirimkan
dimulai
dari
suatu
actor atau
objek, dan kita dapat memberikan label pada pesan yang
dilakukan. (Lethbridge dan Laganiere, 2002, pp270-271)
Menggambarkan hubungan antar objek sesuai dengan urutan
kejadiannya.
Sequence diagram
memudahkan developer untuk
melihat kapan suatu objek mulai dan berakhir.
Dalam hal penggunaannya, sequence diagram baik digunakan
untuk memperlihatkan dengan jelas bagaimana urutan kejadian
suatu proses karena didalamnya terlihat interaksi dari beberapa
objek. (Martin Fowler, 2002, pp75)
 |
