Notasi STD
Komponen-komponen utama yang digunakan dalam STD transisi adalah :
1. Keadaan Sistem (System State)
Keadaan
sistem adalah
kumpulan
keadaan
yang
ada
dalam
sistem pada
waktu tertentu. Keadaan sistem dilambangkan dengan segi empat.

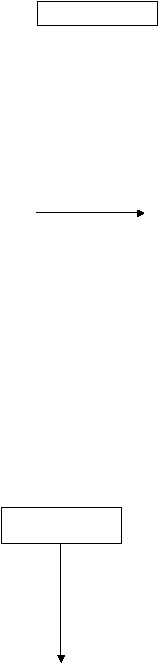

Gambar 2.6 Simbol State
2. Perubahan Keadaan (Change of State)
Perubahan keadaan atau state digambarkan dengan garis panah yang
menghubungkan dua keadaan yang berkaitan.
Gambar 2.7 Simbol Perubahan State
3. Kondisi dan Aksi (Condition and Action)
Untuk melengkapi STD, diperlukan dua komponen tambahan, yaitu
kondisi dan aksi. Kondisi
merupakan penyebab suatu keadaan menjadi
berubah,
sedangkan
aksi
adalah
yang dilakukan
oleh
sistem
bila
terjadi
perubahan keadaan atau versi terhadap kondisi.
State 1
Kondisi
--------------------------------------------------------------
 |
