Event, spesifikasi dari suatu kejadian yang signifikan dalam suatu kurun
waktu yang dapat menyebabkan terjadinya perubahan state.
•
Transition,
hubungan
antara
dua
states
yang
mengindikasikan
obyek
pada state yang awal akan melakukan suatu aksi dan akan memasuki
state berikutnya
ketika
terjadi
suatu
event
yang
spesifik,
dan
sudah
memenuhi kondisi tertentu.
•
Action,
adalah
suatu
komputasi
atomik
yang
bisa
dieksekusi
agar
menghasilkan suatu perubahan state dari model atau melakukan suatu
pengembalian nilai.
Contoh :

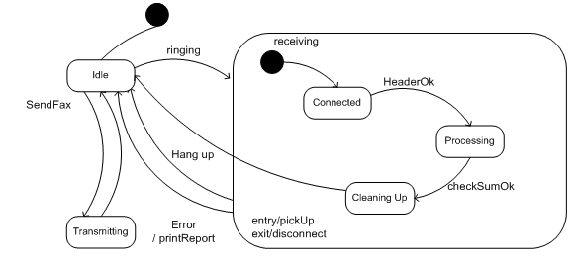

Gambar 2.12 Contoh State Chart Diagram
James Rumbaugh, Ivar Jacobson, Grady Booch (2003, p333)
 |
