46

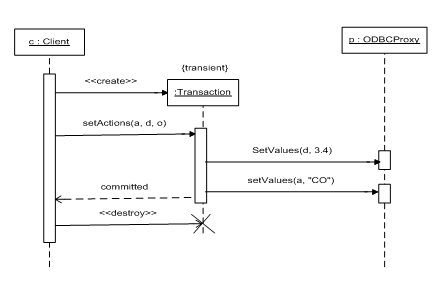

Gambar 2.11 Contoh Sequence Diagram
James Rumbaugh, Ivar Jacobson, Grady Booch (2003, p247)
4.   Statechart Diagram
Statechart diagram
adalah
diagram yang
menunjukkan
state
machine, statechart diagram
menekankan kepada aliran control dari satu
state
ke
state
lainnya.
Sedangkan state
machine
adalah
kelakuan
yang
menspesifikasikan  rangkaian  states  yang  dialami  suatu  obyek  selama
masa
hidupnya
sebagai
reaksi
atas
suatu events
(Rumbaugh,
Jacobson,
Booch, 2003, p333).
Untuk
membuat
Statechart
Diagram
ada
beberapa
notasi
yang
digunakan, yaitu:
State,
kondisi
atau
situasi
dalam
masa
hidup
suatu
obyek
yang
terjadi
ketika memenuhi suatu kondisi tertentu, melakukan suatu aktivitas,
atau menunggu suatu event
