2.7.6 Sequence Diagram
Sequence
Diagram
adalah
sebuah
diagram yang
menggambarkan
garis-garis vertikal paralel yang membentuk kotak, dan panah horizontal
yang mendefinisikan pesan antar kotak sesuai fungsinya.
Berikut adalah contoh dari Sequence Diagram:

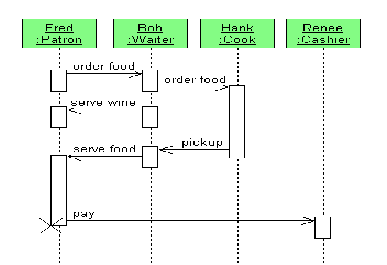

Gambar 2.5 Sequence Diagram
2.8 Model Linear Sequential atau Model Clasic Life Cycle (Waterfall)
Model
ini
menurut pendekatan sistematis, berurutan pada pengembangan
piranti
lunak.Paradigma
ni
terdiri
dari
aktivitas-aktivitas
berikut
ini(Pressman,
2001,p28-30).
 |
