19
2.1.3
Topologi Jaringan
Topologi jaringan mendeskripsikan
struktur dari suatu jaringan.
Topologi
jaringan
terbagi
menjadi
2
jenis yaitu topologi fisik dan topologi
logik. Topologi fisik
merupakan topologi jaringan yang memberikan
gambaran tentang jalur kabel atau media, sedangkan topologi logik lebih
menjelaskan bagaimana suatu media diakses untuk pengiriman data.
Secara
umum,
topologi
fisik
terbagi
menjadi
beberapa
jenis
(Cisco
Systems, 2006), seperti :
1. Topologi Bus
Topologi bus
menghubungkan
komputer
yang
satu
dengan
yang
lain secara berantai (daisy-chain)
dengan
perantaraan
suatu
kabel
yang
umumnya berupa kabel tunggal jenis koaksial.

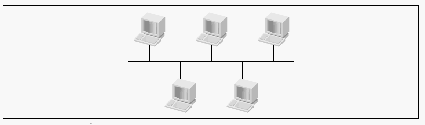

Gambar 2.5 Topologi Bus
Topologi ini umumnya tidak menggunakan suatu peralatan aktif
untuk menghubungkan komputer, oleh sebab itu ujung-ujung kabel
koaksial harus ditutup dengan tahanan (termination resistor) untuk
menghindarkan pantulan yang dapat menimbulkan gangguan yang
menyebabkan
kemacetan
jaringan.
Topologi bus
ini
umumnya
dipergunakan untuk jaringan komputer yang sangat sederhana.
 |
