2. Topologi Star
Topologi star (bintang) menghubungkan
semua komputer pada
suatu
perangkat
jaringan
seperti hub
atau
switch.
Hub
atau
switch
berfungsi untuk menerima sinyal-sinyal dari suatu komputer dan
meneruskannya ke komputer
lain. Untuk hub sedikit berbeda karena
sinyal yang diterima
akan diteruskan ke semua komputer yang
berhubungan dengan hub.

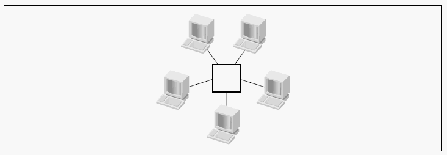

Gambar 2.6 Topologi Star
Jaringan
dengan
topologi
star lebih
mahal
dan
sulit
dipasang
karena
setiap
komputer
harus
dihubungkan
ke
suatu
hub atau
switch,
pemasangan kabel terutama untuk jumlah pemakai yang besar sangat sulit
dan sebaiknya dilakukan oleh seorang ahli. Oleh karena masing-masing
komputer
memiliki
kabel
sendiri,
mencari
kesalahan
jaringan
lebih
mudah.
3. Topologi Star-Bus (Extended-Star)
Topologi
star-bus
yang
merupakan
gabungan
topologi
star
dan
bus
merupakan topologi yang paling sering digunakan. Komputer-
komputer
dihubungkan
ke
hub
atau
switch,
sedangkan
antar
hub
atau
 |
