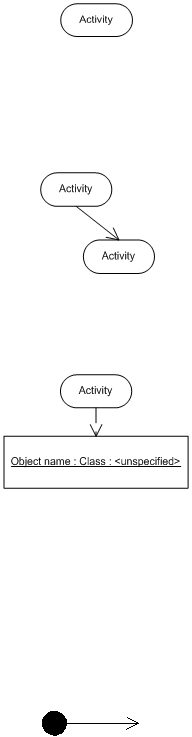

Status Aksi
Status
aksi
menunjukkan
objek
suatu
aksi
yang
tidak
bisa
diganggu.
Status
aksi
dapat digambarkan dengan segi empat yang keempat sisinya melingkar.
•
Alur Aksi
Panah dari alur aksi menggambarkan hubungan antara status aksi.
•
Alur Objek
Alur
objek menunjuk
ke
pembuatan
dan
perubahan
sebuah
objek
oleh
aktifitas.
Sebuah panah alur objek
mengartikan sebuah aksi membuat atau mempengaruhi
sebuah
objek.
Panah
alur
objek
dari
sebuah
objek
ke
sebuah
aksi
menggambarkan
status aksi menggunakan objek.
•
Status Awal
Sebuah
lingkaran
yang
isinya
berwarna
hitam
dan
diikuti
oleh
sebuah
panah
menggambarkan status awal dari aksi.
 |
