2.5.3 Class Diagram
Class
diagram digunakan
untuk
menggambarkan
tipe-tipe
objek
dan
hubungannya
dalam sistem.
Class
diagram
memodelkan
struktur class
dan
isi
menggunakan elemen seperti
class, package, dan objek. Class diagram
memberikan tiga
sudut pandang
yang berbeda ketika
mendesain sistem yaitu konseptual, spesifikasi, dan
implementasi. Class terdiri dari
tiga
hal
yaitu
nama, atribut, dan operasi. Berikut adalah
contoh dari class :

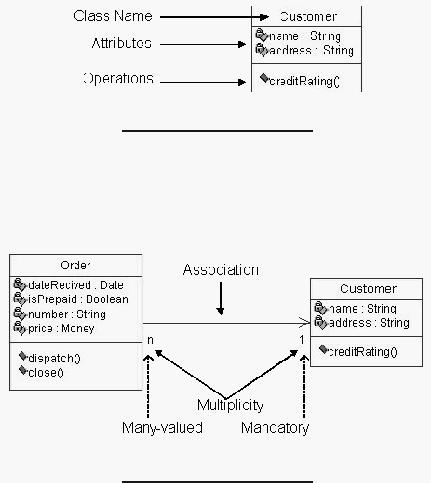

Gambar 2.6 Contoh class pada class diagram
Class diagram juga
menggambarkan
hubungan seperti pewarisan, asosiasi, dan
lainnya.
Berikut adalah contoh dari hubungan asosiatif :
Gambar 2.7 Contoh hubungan asosiatif pada class diagram
Hubungan asosiatif paling
umum ditemui pada class diagram. Hubungan asosiatif
menunjukkan hubungan antara instansi dari class. Pada contoh di atas class Order
 |
