18
berasosiasi dengan
class
Customer.
Multiplicity dari
asosiasi
tersebut
melambangkan
jumlah objek yang dapat berpartisipasi dalam
hubungan tersebut. Contohnya, objek
Order dapat berasosiasi hanya kepada satu Customer, tetapi Customer dapat berasosiasi
kepada banyak Order.
2.5.4 State Transition Diagram
State transition diagram (STD) digunakan untuk menggambarkan sifat dari
sistem. STD menggambarkan semua keadaan yang mungkin dari sebuah objek ketika
terjadi
suatu
peristiwa.
STD
memiliki
sedikit
elemen.
Berikut
adalah
elemen-elemen

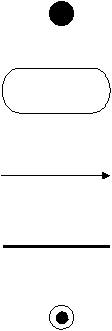

dari STD :
Keadaan awal.
Menggambarkan keadaan (state). Di dalamnya berisi nama dari
state. Dapat berisi garis horizontal di tengah, yang merupakan
aktivitas yang dilakukan dalam state tersebut.
Menggambarkan transisi dari satu state ke state yang lainnya.
Menggambarkan percabangan (join/fork).
Keadaan akhir.
 |
