45
Sumber: Parkhurst, William R., Ph.D., CCIE #2969, Cisco Multicast Routing & Switching.

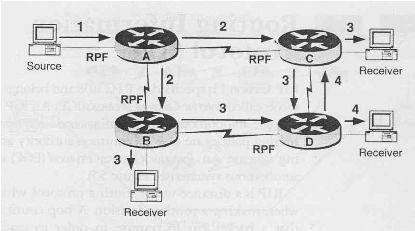

Gambar 2.11 Gambar Jaringan dengan RPF Diaktifkan
2.22.6 DVMRP (Distance Vector Multicast Routing Protocol)
Beberapa
versi
dari
DVMRP
digunakan
untuk
router
multicast
backbone
(MBONE).
DVMRP
bekerja
berdasarkan
reverse
path
flooding.
Ketika
router
yang
menjalankan
DVMRP
menerima
sebuah
paket,
router tersebut akan
meneruskannya ke semua jalur kecuali jalur yang mengarah kembali ke sumber.
Hal
ini
menunjukkan sebuah paket dapat
mencapai
semua
LAN di dalam jaringan.
Tapi terdapat beberapa LAN yang tidak mempunyai anggota dari grup yang
menjadi
tujuan
dari
paket
yang
diteruskan oleh
router
tersebut.
Bila
tidak
ada
penerima,
maka
pesan prune dikirimkan ke sumber untuk mencegah pengiriman
kembali ke
interface tersebut.
DVMRP
menggunakan unicast routing protocol
miliknya
sendiri
untuk
menentukan
jalur agar
paket
dapat
kembali
ke
sumber
pengirim.
Protokol
ini
mirip
dengan
Routing
Information
Protocol (RIP),
yang
melakukan pemilihan jalur terbaik berdasarkan hop count.
Untuk menentukan apakah terdapat penerima yang hendak bergabung
dengan
sebuah
grup
multicast,
maka
router
DVMRP
secara
periodik
akan
 |
