43

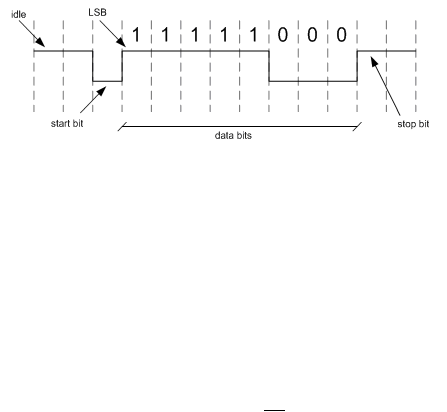

Gambar 2.19 Paket data UART
Ketika
tidak
sedang
mengirimkan data,
Tx
masuk
dalam
mode
“idle”.
Transisi
dari
HIGH
ke
LOW
pada
saat
jalur
Tx
(transmitter)
pada
saat
idle
akan
dianggap
sebagai
start
bit.
Start
bit
berguna
untuk
sinkronisasi
clock
antara
transmitter
dengan
receiver.
Setelah
Rx
menerima
stop
bit,
maka
Rx
akan
menentukan
pewaktuan
untuk
melakukan
sampling
terhadap
sinyalnya.
Misalnya
jika
telah
disepakati
baudrate
9600bps,
maka
bit
time
untuk
setiap
bit
adalah
1
ms/bit.
Rx
akan
mengambil
data
9,6
(sampling)
mulai dari (1+0.5) bit time, dan selanjutnya menunggu
interval setiap bit time
untuk
melakukan
sampling.
Ini
dilakukan
berulang-ulang
sebanyak
panjang
data
yang
telah disepakati. Ketika
Tx
telah selesai
mengirim,
Tx
akan
memberikan nilai
HIGH
ke
jalur pertanda memasuki kondisi ”idle” lagi.
2.15 Antena
2.15.1 Tentang Antena
Antena
merupakan suatu bagian dari rangkaian elektronika yang berfungsi
sebagai transmitter (pengirim)
maupun receiver (penerima) gelombang elektromagnetik.
(Carr,
1998).
Antena
merupakan sebuah
konduktor,
jika
sebuah
konduktor
dialiri
arus
 |
