Pengiriman data
gambar pada modul ini menggunakan metode
scanning progressive / interlace. Format
gambar
yang digunakan adalah
YUV. Pengaturan kamera dapat dilakukan melalui register-register
yang
disediakan dengan menggunakan komunikasi
I²C. Modul ini beroperasi
pada tegangan 5 V dengan daya 120 mW.
Metode pengiriman gambar pada modul kamera C3188a
menggunakan 3 buah sinyal sinkronisasi, yaitu
VSYN, HREF, dan
PCLK.
VSYN
merupakan
sinyal
yang
menandakan
awal
frame.
HREF
merupakan sinyal
yang menandakan data dalam 1 baris horisontal.

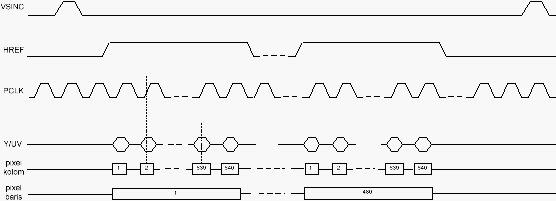

PCLK merupakan sinkronisasi data 1 pixel. Timing diagram dari
metode
pengambilan gambar ini dapat dilihat pada gambar berikut :
Gambar 2.11 Timing Diagram Modul Kamera C3188a dengan Resolusi 640 x 480
pixel
Flowchart
pengambilan
gambar
oleh
kamera
secara
umum
bisa
digambarkan sebagai berikut :
 |
