![]() 26
aktivitas digambarkan
dengan anak panah, Activity
On
Arrow
(AOA). Sedangkan
kegiatan digambarkan dengan simpul (node)

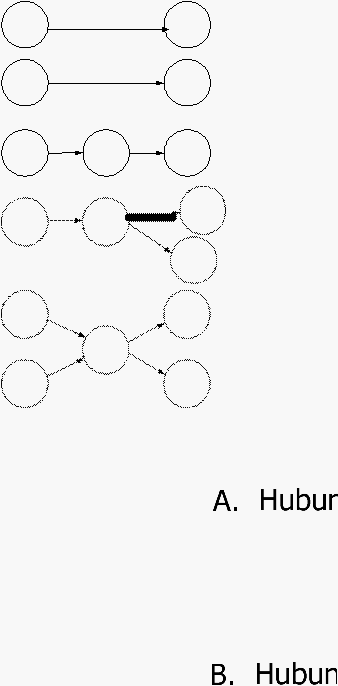

Gambar 2.7 Tanda / symbol dalam membuat jaringan kerja
Sumber :
Imam Soeharto, Manajemen
Proyek dari Konseptual
Sampai Operasional,
1999,P244
Selain
gambar
aktivitas
dan
kegiatan
di
atas,
maka
terdapat
pula
aktivitas
semu (dummy). Kegiatan semu berfungsi sebagai penghubung yang tidak membutuhkan
sumber
daya
maupun
waktu
penyelesaian (Budi
Santosa,
2003,p57).
Aktivitas
semu
diperlukan karena tidak boleh ada dua aktivitas mulai dari simpul yang sama dan berakhir
pada simpul lain yang sama pula. Aktivitas semu juga digambarkan sebagai anak panah
putus-putus.
|
