39

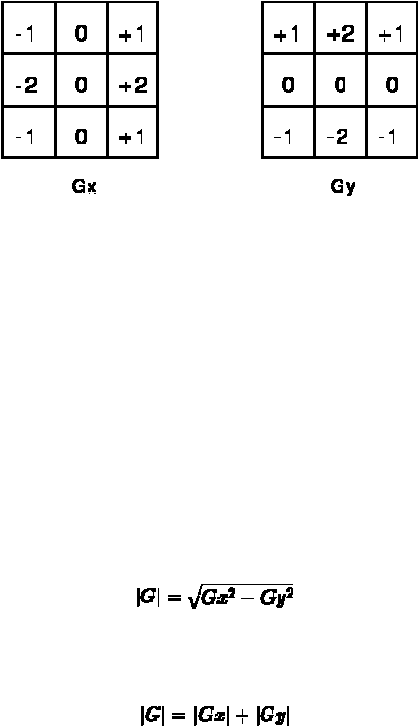

Gambar 2.12. Matriks konvolusi Sobel
Matriks-matriks ini didesain
untuk dapat merespon
dengan
maksimal
terhadap edge yang berjalan secara
vertikal dan
horizontal relatif
terhadap
batas
piksel,
satu
matriks
untuk
dua
orientasi
sudut
90
o
.
Matriks
ini
dapat
digunakan secara
terpisah
pada
gambar
masukan,
untuk
menghasilkan pengukuran
yang
terpisah
dari
komponen
gradien
pada
setiap
orientasi
(Gx
dan
Gy). Matriks-matriks
ini dapat selanjutnya dikombinasikan untuk
mencari skala absolut dari
gradien pada setiap
titik dan orientasi
dari gradien tersebut. Skala gradien adalah sebagai berikut:
Walaupun
biasanya,
skala rata-rata
dihitung
dengan
menggunakan:
yang dapat diproses dengan lebih cepat.
 |
