Gambar 2.14 Notasi Final State
•
Notasi State
State didefinisikan
sebagai
kondisi
atau interaksi
dalam masa
hidup
suatu objek dimana
objek tersebut
memenuhi
kondisi
tertentu,
melakukan
aksi tertentu
atau
menunggu
event
tertentu.

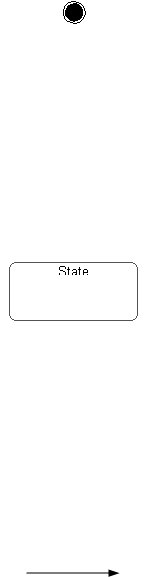

State berbentuk kotak dengan ujung-ujung yang melengkung.
Gambar 2.15 Notasi state
•
Notasi State Transition
Merupakan
simbol
yang
digunakan
untuk
mewakili
transisi
yang
terjadi di
antara
dua
keadaan
karena
adanya
suatu
kondisi/aksi.
State
transition disimbolkan dengan anak
panah
dan disertai keterangan tindakan yang dilakukan
Gambar 2.16 Notasi State T®ansition
•
Notasi Kondisi dan Aksi
State
dihubungkan
dengan
state
transition
dan
deskripsi dari
transisi
tersebut
yang
disebut
aksi.
Aksi
bergantung
pada
suatu
kondisi.
Notasi
kondisi
dan
aksi digunakan
untuk
menggambarkan
hal
ini dan
terletak
berdampingan
dengan state
transition.
 |
