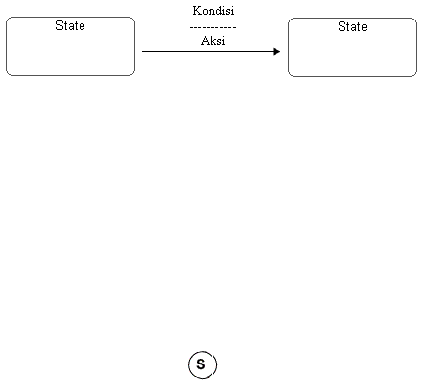

Gambar 2.17 Notasi Kondisi dan Aksi
•
Notasi Select Connective
Notasi
yang bertujuan
untuk
menggantikan
notasi
state
transition
dalam
kasus
dimana
terdapat banyak
notasi
state
transition
dengan
kondisi dan
aksi
yang
sejenis.
Dalam
pemodelan
web
notasi
ini dapat
digunakan
untuk
melakukan
pengelompokan hyperlink.
Gambar 2.18 Notasi Sele©t Connective
2.6.2
Entity Relationship Diagram
Entity Relationship Diagram adalah suatu alat pemodelan data
semantik
yang
digunakan
untuk
mencapai tujuan
penggambaran
dan
pendeskripsian
data secara
abstrak.
Model
Entity
Relationship
pertama
diperkenalkan
oleh
Dr.Peter Chen
pada
tahun
1976
dan menjadi
dasar
dari
berbagai
model
Entity
Relationship
yang berkembang
selanjutnya.
Salah
satu
model
Entity
Relationship
yang
paling sering digunakan
adalah
model
Barker/Oracle
yang diciptakan
oleh
Richard
Baker
dan
kemudian
diadopsi
dan
dimodifikasi oleh perusahaan Oracle. (Bagui & Earp, 2003)
Adapun simbol yang digunakan pada model Barker/Oracle antara lain:
•
Notasi Entity
 |
