Merupakan
simbol
yang
menggambarkan
suatu
entity dalam
database. Nama
dari entity dituliskan
pada bagian
atas. Primary
key ditandai
dengan
simbol
“#”
atau
“PK”
dan
Foreign
key
ditandai dengan
simbol “*”
atau
“FK”. Atribut-atribut yang
wajib diisi ditandai dengan tulisan yang ditebalkan atau
diberikan tanda “not null” pada kanan atribut.

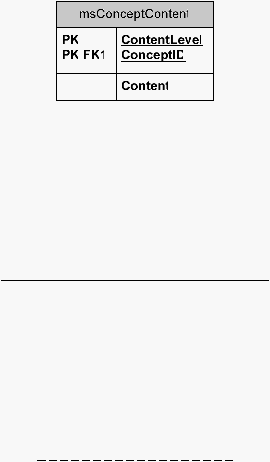

Gambar 2.19 Notasi Entity
•
Notasi Mandatory Relationship
Notasi
mandatory
relationship
menggambarkan
hubungan
antara dua entity dimana partisipasinya bersifat wajib.
Gambar 2.20 Notasi Mandatory Relationship
•
Notasi Optional Relationship
Notasi
optional
relationship
menggambarkan
hubungan
antara
dua entity dimana partisipasinya
bersifat opsional.
Gambar 2.21 Notasi Optional ®elationship
•
Notasi Cardinality
Notasi
cardinality
mendeskripsikan
banyaknya
satu
tipe record
berkaitan
dengan record lain. Notasi cardinality terdiri atas tiga
 |
