119
Sumber: Mathiassen et al. (2000, p201)

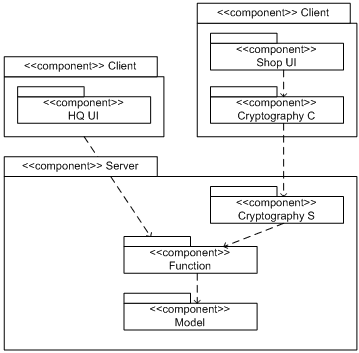

Gambar 2.19 Contoh Component Diagram
2.6.6.2.7.   Deployment Diagram
Deployment
Diagram,
sama
seperti
component
diagram,
juga
merupakan
diagram implementasi
yang
menggambarkan
arsitektur
fisik
sistem.
Perbedaannya,
deployment
diagram
tidak
hanya
menggambarkan
arsitektur
fisik
software saja,
melainkan
software
dan
hardware.
Diagram ini
menggambarkan
komponen
software,
processor,
dan
peralatan
lain
yang
melengkapi
arsitektur
sistem
(Whitten
et
al.,
2004,
p442).
Menurut
Mathiassen
et
al.
(2000,
p340),
deployment
diagram menunjukkan
konfigurasi sistem dalam bentuk processor dan objek
yang
terhubung dengan processor
tersebut.
Setiap
kotak
dalam deployment
diagram
menggambarkan
sebuah
node
yang
menunjukkan
sebuah
hardware.
Hardware
dapat
berupa
PC,
mainframe,
printer,
atau
