2.9.3.4 Diagram statechart
Menurut
Grady
Booch
(1998,
p96)
diagram
statechart
adalah
diagram yang
menunjukkan state
machine
yang terdiri atas states, transitions, events, dan activities.
Diagram statechart digunakan untuk mengilustrasikan gambaran dinamik sebuah sistem.
Diagram statechart
menampilkan kemungkinan daur
hidup object dari class.
Diagram
state
terdiri
dari
state(keadaan)
yang
terhubung dengan
transisi.
Setiap
state
memodelkan
periode dari waktu selama objek hidup dengan suatu kondisi yang pasti. Ketika terjadi sebuah
event, maka hal tersebut dapat menyebabkan sebuah objek mengalami transisi yang
memindahkan objek
tersebut ke state
yang
lain. Diagram statechart banyak digunakan
untuk
mendeskripsikan user interface, alat pengendali, pasif objek
yang
mempunyai behavior yang
special.

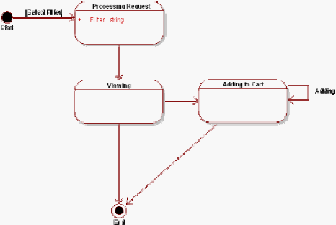

Gambar 2.7 Diagram Statechart
2.9.3.5 Diagram aktivitas
Menurut Grady Booch (1998, p96) diagram aktivitas adalah diagram
yang
menunjukkan aliran dari aktifitas satu ke aktifitas
lainnya di dalam sebuah sistem. Diagram
 |
