33
Gambar 2.5 Diagram Sequence
2.9.3.3 Diagram kolaborasi
Menurut
Grady
Booch
(1998,
p97)
diagram
kolaborasi
adalah
diagram
interaksi
yang menunjukkan struktur organisasi dari objek yang mengirimkan dan menerima messages.
Diagram kolaborasi
adalah
class
diagram yang
mengandung classifier
roles
dan
association roles
yang menunjukkan konfigurasi antara objek
dan
link
yang
tejadi
ketika
eksekusi.
Association
roles
dapat
ditempati
oleh
berbagai
mecam temporary
link
seperti
argument procedure atau procedure
variable
local. Objek
yang ditampilkan
hanya objek
yang
terlibat
dalam kolaborasi
meskipun
objek
tersebut
berada
dalam system yang
berbeda.
Jadi,
collaboration
diagram
memodekan
objek
dan hubungan
yang
terlibat
dalam
implementasi
dari interaksi.

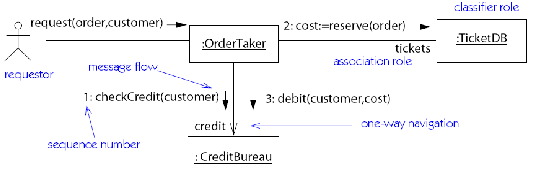

Gambar 2.6 Diagram Kolaborasi
 |
