3. Proses
Suatu proses ialah kegiatan atau kerja yang dilakukan orang,
mesin, atau komputer dari hasil suatu arus data
yang
masuk ke dalam
proses
untuk dihasilkan
arus data yang akan keluar dari proses. Suatu
proses dapat ditunjukkan dengan simbol lingkaran.

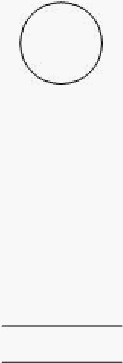

Gambar 2.8
Notasi proses
4. Penyimpanan data (data store)
Tempat penyimpanan data yang digunakan sistem. Proses
dapat
mengambil
data
dari
atau
memberikan
data
ke data
store.
Berikut ini gambar notasi untuk data store.
Gambar 2.9
Notasi penyimpanan data
2.1.17 State Transition Diagram
Menurut Yourdan (1989, p259), State Transition Diagram (STD)
merupakan
sebuah perilaku model yang bergantung pada sekumpulan
keadaan sistem, dimana keadaan tersebut adalah setiap modus perilaku
sistem yang diamati.
 |
