Komponen-komponen utama dalam STD ialah :
1. Keadaan sistem (system state)
Merupakan keadaan
yang terjadi di dalam sistem pada waktu tertentu.

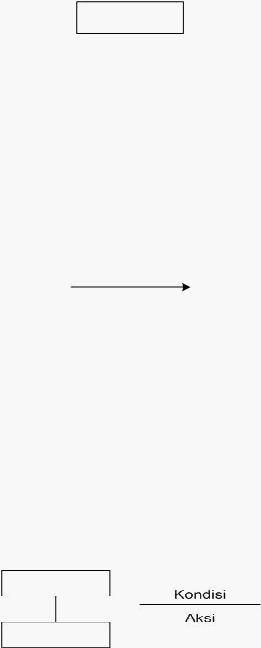

Keadaan sistem dilambangkan dengan bentuk seperti gambar berikut.
Gambar 2.11
Notasi keadaan sistem
2. Perubahan keadaan (change of state)
Perubahan keadaan yang digambarkan
dengan
garis
panah
yang
menghubungkan 2 keadaan yang berkaitan seperti pada gambar
berikut.
Gambar 2.12
Notasi perubahan keadaan
3.
Kondisi dan aksi
Kondisi merupakan penyebab suatu keadaan menjadi berubah,
sedangkan
aksi
ialah
apa
yang
dilakkan
oleh
sistem bila
terjadi
perubahan keadaan. Aksi juga dapat dikatakan sebagai reaksi
terhadap kondisi seperti pada gambar.
Gambar 2.13
Notasi kondisi dan aksi
 |
