29
metodologi
objectory-nya
dengan
sukses
digunakannya
untuk
mengembangkan sistem informasi berorientasi-objek
System
Use case 1
Use case 2
Actor 1
Actor 2
Use case 3

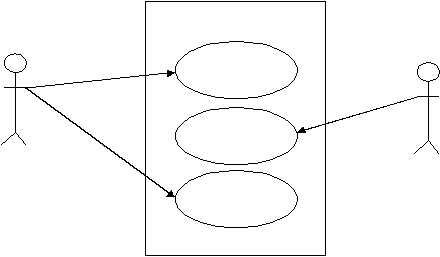

Gambar 2.5 Diagram Use Case
2.8.3.2 Diagram Sequence
Menurut
Grady
Booch
(1998,
p97)
diagram sequence
adalah
diagram interaksi
yang
menekankan
urutan
waktu
dalam pengiriman
pesan. Sequence diagram menunjukan interaksi objek dengan waktu
yang
direpresentasikan
dalam grafik
dua
dimensi.
Dimensi
vertical
menunjukan waktu, digambarkan melintang kebawah. Dimensi
Horizontal
menunjukkan
jenis peranan
yang
menggambarkan
individu
objek
dalam diagram collaboration.
Durasi
aktivitas
objek
ditunjukkan oleh
lifeline yang berupa garis putus-putus. Message
 |
