30
ditampilkan
sebagai
panah
dari
satu
lifeline
sebuah
objek
ke
lifeline
objek yang lainnya.

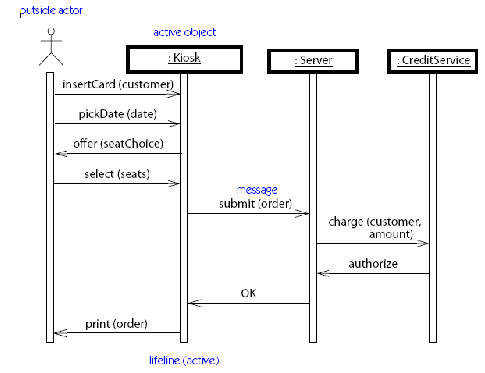

Gambar 2.6 Diagram Sequence
2.8.3.3 Diagram Kolaborasi
Menurut
Grady
Booch
(1998,
p97)
diagram kolaborasi
adalah
diagram interaksi
yang
menunjukkan
struktur
organisasi
dari
objek
yang mengirimkan dan menerima messages.
Diagram kolaborasi
adalah
class
diagram
yang
mengandung
classifier
roles
dan
association
roles yang menunjukkan konfigurasi
antara objek dan link yang tejadi ketika eksekusi. Association roles
dapat ditempati oleh berbagai
macam temporary link seperti
argument
procedure
atau
procedure
variable
local.
Objek
yang
ditampilkan
 |
