31
hanya
objek
yang
terlibat
dalam kolaborasi
meskipun
objek
tersebut
berada
dalam system yang
berbeda.
Jadi,
collaboration
diagram
memodekan
objek
dan
hubungan
yang
terlibat
dalam
implementasi
dari interaksi.

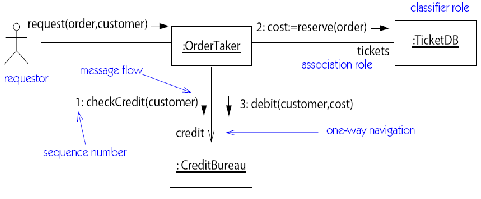

Gambar 2.7 Diagram Kolaborasi
2.8.3.4 Diagram Statechart
Menurut
Grady
Booch
(1998,
p96)
diagram statechart adalah
diagram yang
menunjukkan
state
machine
yang
terdiri
atas
states,
transitions, events, dan activities.
Diagram statechart
digunakan
untuk
mengilustrasikan gambaran dinamik sebuah sistem.
Diagram statechart
menampilkan
kemungkinan
daur
hidup
object
dari
class.
Diagram state
terdiri
dari
state(keadaan)
yang
terhubung
dengan transisi. Setiap state memodelkan periode dari waktu selama
objek
hidup
dengan
suatu
kondisi
yang pasti. Ketika terjadi sebuah
event, maka hal tersebut dapat menyebabkan sebuah objek mengalami
transisi
yang
memindahkan objek tersebut ke state
yang
lain. Diagram
 |
