35
b.   Activity Diagram
Merupakan gambaran dari perubahan keadaan (state) suatu objek (Booch,
Rumbaugh,
dan Jacobson, 1998, p98).

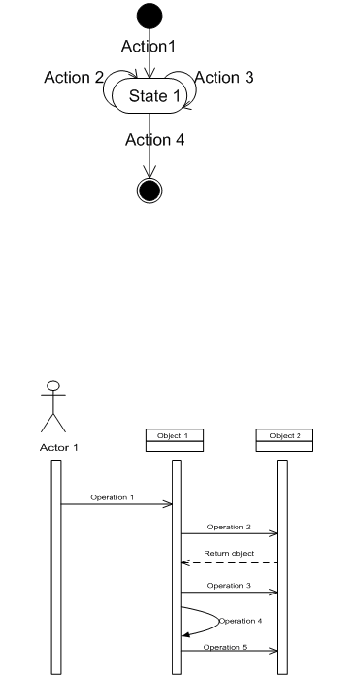

Gambar 2.3  Activity diagram dalam UML
c.   Sequence Diagram
Merupakan
diagram
interaksi
yang
menekankan
pada
urutan
waktu
dari
pertukaran message. (Booch, Rumbaugh, dan Jacobson, 1998, p97).
Gambar 2.4  Sequence diagram dalam UML
