Menurut Roff (2003,
p96), terdapat
4
macam
pesan
di
dalam sequence diagram,
yaitu:
Synchronous
Menandakan aliran akan terus ada sampai
pesanya selesai tersampaikan.
Return
Memberikan
gambaran
bahwa  aliran  kontrol
dari  pemanggilan
objek
yang dilakukan telah dikembalikan.
Asynchronous
Menggunakan  untuk  mengirimkan  pesan  tetapi  dari  objek  yang  aktiv
yang tidak menunggu tanggapan.
Flat
Antara synchronous dan asynchronous.
Diambil dari Roff (2003, p96)

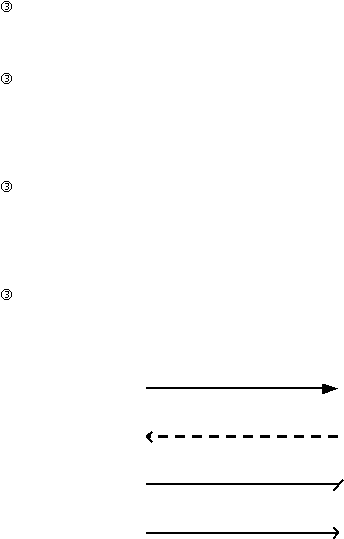

Gambar 2.28.  Tipe Pesan dalam Sequence Diagram
Bennet
et
al.
(2006,
pp253-254)
menyatakan
bahwa
setiap
sequence
diagram
harus
diberikan
frame
yang
memiliki
heading
dengan
menggunakan
notasi
sd yang
merupakan
kependekan
dari
sequence
diagram.
Bennett
et
al.
(2006,
p270)
juga
