45
Pada mode MMC pin 8 dan 9 dari SD card tidak digunakan sementara fungsi pin 1
sampai 7 dari SD card akan sama dengan fungsi pin 1 sampai 7 pada mode MMC.
Pada intinya device
dengan slot SD card
dapat
menggunakan MMC atau SD card,
sedangkan device
dengan slot
MMC
tidak
dapat
menggunakan SD
card
karena
ukuran
SD
card
yang
lebih
tebal
sehingga SD
card
tidak
dapat
masuk
ke
slot
MMC.
Mode
transfer
data
yang
digunakan pada
penelitian
adalah
SPI
mode.
Sedangkan
format
MMC/SD
card
yang
digunakan
adalah
FAT16.
Pada
gambar
2.26
merupakan timing
diagram SD card reset, pada gambar 2.27
merupakan timing diagram SD card
init, dan
pada gambar 2.28 merupakan timing diagram SD card read.

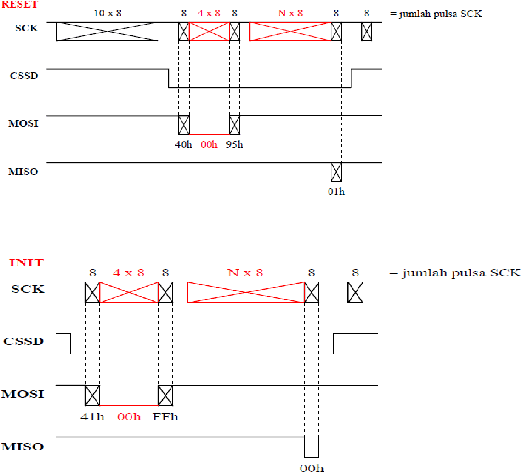

Gambar 2.26 Timing Diagram SD Card Reset
Gambar 2.27 Timing Diagram SD Card Init
 |
