60
Ketika
pin
SCE
dalam
kondisi
low
setelah
bit
terakhir
dari
byte
command
/data, serial interface tetap akan menunggu bit ke 7 pada
pengiriman byte
selanjutnya, pada kondisi high dari SCLK.
Bila ada pulsa reset pada pin RES, maka hal
ini akan
menginterupsi
transmisi
(tidak
ada
data
yang
ditulis
pada
RAM
dan
semua
register
bernilai
0).
Jika
pin
SCE
tetap
low
setelah
kondisi
high
dari
pin
RES,
maka
serial
interface
siap untuk menerima bit ke 7 dari command /data byte.

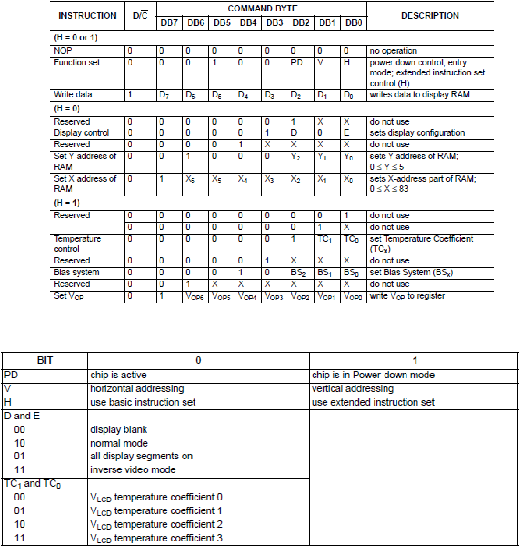

Tabel 2.25 Tabel Instruksi IC PCD 8544
Tabel 2.26 Tabel Penjelasan Simbol Pada Tabel Instruksi IC PCD 8544
 |
