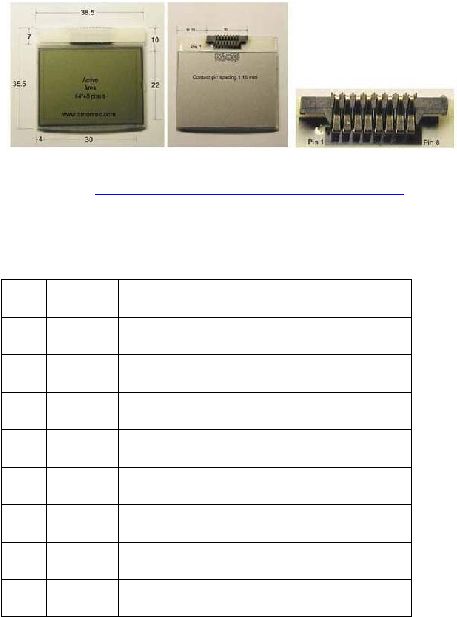

Gambar 2.29 LCD Grafik LPH 7779 (
Tabel 2.23 Tabel Keterangan Pin LPH 7779
Pin
Sinyal
Deskripsi
1
Vdd
Pin untuk supply
2
SCLK
Pin untuk input sinyal clock
3
SDIN
Pin untuk input data serial
4
D/C
Pin mode select (data atau command)
5
SCE
Pin input chip enable
6
Ground
Pin ground
7
Vout
Pin output
8
RES
Pin untuk reset
2.9
PCD 8544
IC PCD 8544 merupakan sebuah IC driver atau controller dengan teknologi
CMOS yang digunakan untuk men-drive LCD grafik dengan resolusi 48 x 84 pixel. PCD
8544 diakses dengan komunikasi serial melalui mikrokontroler dan semua fungsi
fungsi
yang di perlukan untuk LCD (display) telah tersedia dalam IC ini.
 |
