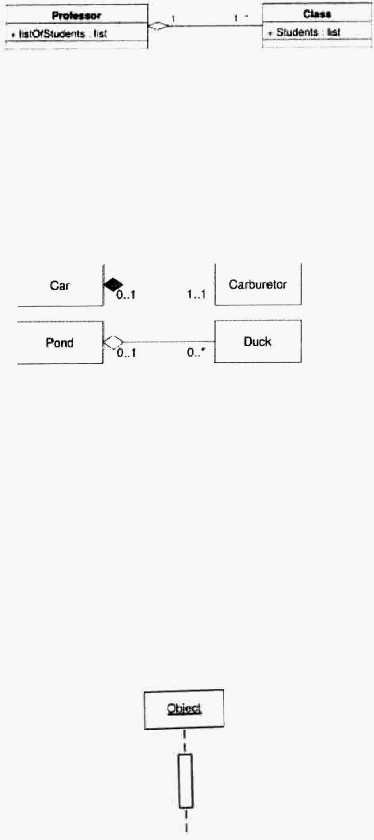

Gambar 2.31 Hubungan Aggregation
Pada Class Diagram
Composition merupakan hubungan aggregation di mana class yang
dikandung telah memiliki life cycle dependency dengan class yang mengandung.
Gambar 2.32 Hubungan Composition Pada Class Diagram
2.14.3
Sequence Diagram
Menurut
Lethbridge
(2002,
p270)
sequence
diagram
adalah
diagram yang
menunjukkan
urutan proses
dan penukaran pesan oleh sejumlah objek (dan
seorang aktor
yang
optional)
dalam
melakukan tugas
tertentu.
Sequence
diagram
menggambarkan
skenario runtime sederhana secara grafis.
 |
