23

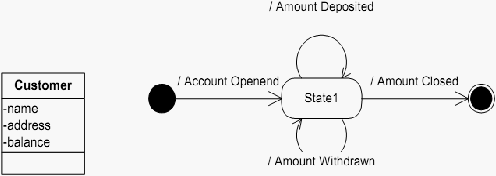

Gambar 2.6 Contoh Statechart Diagram (Mathiassen, 2000, p90)
Perilaku
dari suatu
objek ditentukan
oleh urutan
event-
event
(event
trace)
yang
harus dilewati oleh objek tertentu
sepanjang waktu. Seperti contoh
di atas, kelas ”pelanggan” harus melewati event trace: account opened- amount
deposited-
amount
withdrawn-
amount
deposited-
baccount
closed
sepanjang
masa hidupnya.
Menurut
Mathiasen
et
al (2000,
p93)
ada
tiga
jenis
notasi untuk
behaviour pattern Yaitu :
1. sequence, sekumpulan event muncul satu persatu
2. selection, terjadi pemilihan satu event dari sekumpulan event
yang muncul
3. iteration, sebuah event muncul sebanyak nol atau berapa kali
2.1.9.5 Application Domain Analysis
Menurut
Mathiasen
et
al
(2000,
p115)
application
domain
adalah
organisasi
yang
mengatur,
memonitor, atau
mengendalikan problem domain.
 |
