25

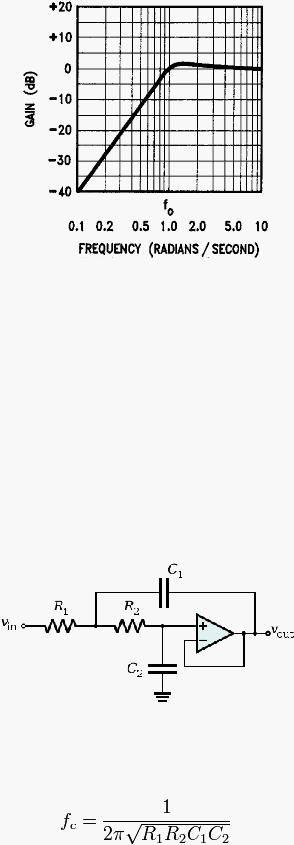

Gambar 2.14 Respon frekuensi HPF
2.7
Sallen-Key Filter
Filter Sallen-Key adalah sebuah topologi filter elektronik yang digunakan untuk
mengimplementasikan
filter
aktif
berorde
dua dan
terkenal
karena
kesederhanaannya.
Filter jenis ini diperkenalkan oleh R.P Sallen dan E.L. Key dari MIT Lincoln Laboratory
pada tahun 1955.
Berikut adalah gambar topologi filter Sallen-Key yang umum digunakan:
Gambar 2.15 Topologi filter Sallen-Key
Untuk mencari nilai frekuensi cutoff dari filter Sallen-Key ini dapat digunakan rumus
.
 |
