28

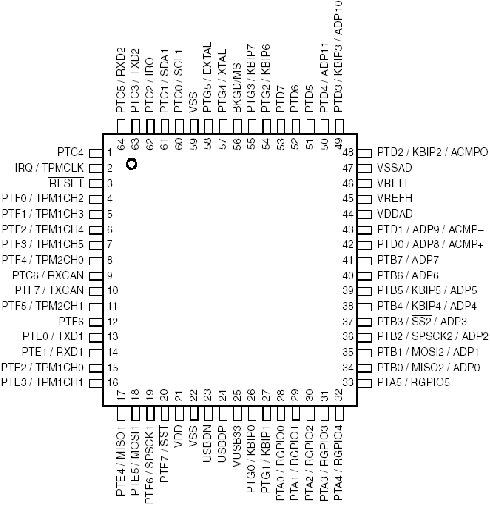

Gambar 2.16 Konfigurasi pin MCF51JM128
Dengan
melihat
gambar
tersebut
dapat
dijelaskan
secara
fungsional
konfigurasi
pin JM128, penjelasannya adalah sebagai berikut :
1. Pin 3 berfungsi sebagai reset.
2. Pin 21 berfungsi sebagai VCC.
3. Pin 22 berfungsi sebagai ground.
4. Pin 37 berfungsi sebagai ADC channel 3.
5. Pin 38 berfungsi sebagai ADC channel 4.
6. Pin 63 berfungsi sebagai transmitter data
7.
Pin 64 berfungsi sebagai receiver data
 |
