Control Flow
Symbol
Control Flow Name

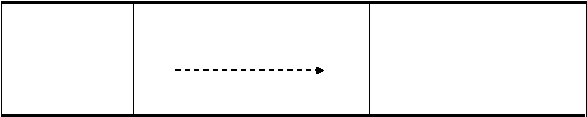

Gambar 2.4 DFD Symbol (Bentley, Whitten, 2007, p317)
Menurut Bentley dan Whitten (2007, p271),
Entity relationship diagram
(ERD)
adalah
sebuah
model
data
yang memanfaatkan
beberapa
notasi
untuk
menggambarkan
data
dalam hal
entitas
dan
hubungan
yang
digambarkan
oleh
data.
Menurut
Bentley
dan
Whitten
(2007,
p271), Entitas adalah sebuah kelas
dari
orang,
tempat,
object,
event
atau
konsep
yang
kita
perlukan
untuk
mengambil dan menyimpan data. Kategori dari Entities dan contohnya meliputi :
•
Persons (manusia )
:
Agency,
Contractor,
Customer,
Departement,
divisi,
karyawan,
pelatih,
murid,
suplier.
Catatan,
orang
(persons) entity
class bisa berupa individu, kelompok, dan organisasi.
•
Places
: Sales Region,
Building
Room,
Branch
Office,
Campus
•
Object
: Buku, mesin, part, produk, raw material, software
lisensi, software package tool, vehicle model. Sebuah entity objek bisa
menggambarkan aktual objek (seperti spesifik software lisensi) atau
spesifikasi untuk tipe objek (seperti spesifikasi perangkat lunak yang
berbeda)
•
Event
:
Application,
Award,
cancelation, class,
flight,
invoice, order, registration, renewal, requisition, reservation, sale, trip.
 |
